什么是pcb金手指工藝?金手指線路板大多應用在U盤、手機、顯卡與顯卡插槽內、存條上、內存插槽等產品上，所有通信信號都是通過金手指進行傳送的，金手指線路板由眾多金黃色的導電觸片組成，因其表面鍍金而且導電觸片排列如手指狀而出名，所以被稱為"金手指"。
如圖所示：在插入插槽中的那些金黃色的條狀金屬，位于板邊位置整齊排列相同長度,寬度的長方形焊盤為常規金手指，它的主要特點:無字符框及標示,常規為阻焊層開通窗.多數外形有凹槽.金手指部分凸出板邊,或者靠近板邊.正常金手指兩面均有,當然少部分單面板也會采用金手指線路板工藝。

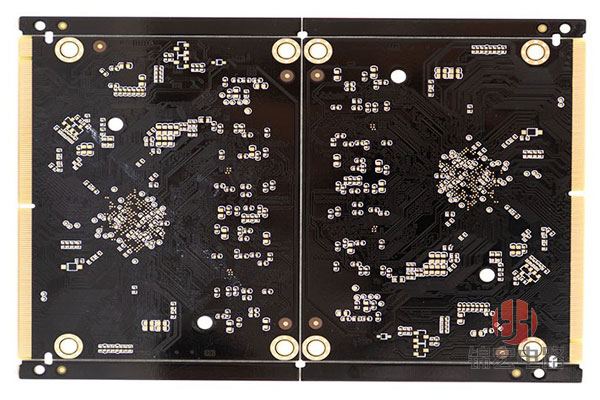

這款雙面金手指線路板采用的A級KB材板，阻焊為黑色啞光油墨，最小孔徑0.31mm，pcb成品板厚1.6mm，拼板方式是按據客戶要求二拼板方式，意思就是兩個板子拼在一起，大家可以看到板子上面正角處都有一個比較大的圓形通孔，這個主要是用導電用的，兩邊0.5mm的工藝邊主要是為了后續貼片好操作，板子內層銅厚為0.5oz，外層成品銅厚：1oz。
 |
01 大規模工廠，占地20000多平方米 ? 工廠總占地面積20000平方米，廠房面積8000平方米 ? 全自動生產設備可完成年生產能70萬平方米 ? 擁有經驗豐富的管理團隊和多年制作經驗的高技能生產工人 |
02 頂級進口原材料，從源頭保障產品質量 ? 板材：ITEQ, SYL, Isola, Rogers, Arlon,Nelco, Taconic ? 藥水 : Rohm&Haas (US) Atotech (Germany) Umicore ? 油墨：Taiyo (Japan) 干膜 : Asahi (Japan), Dupont (US) |  |
 | 03 嚴謹?shù)钠焚|(zhì)控制系統，有效保障產品性能 ? 嚴格按照IPC標準管控，保證出貨品質合格率高達99% ? 公司通過 ISO9001、TS16949、國家 CQC 認證及美國 UL 安全認證，產品均符合ROHS標準要求。 |
